Wir präsentieren unsere

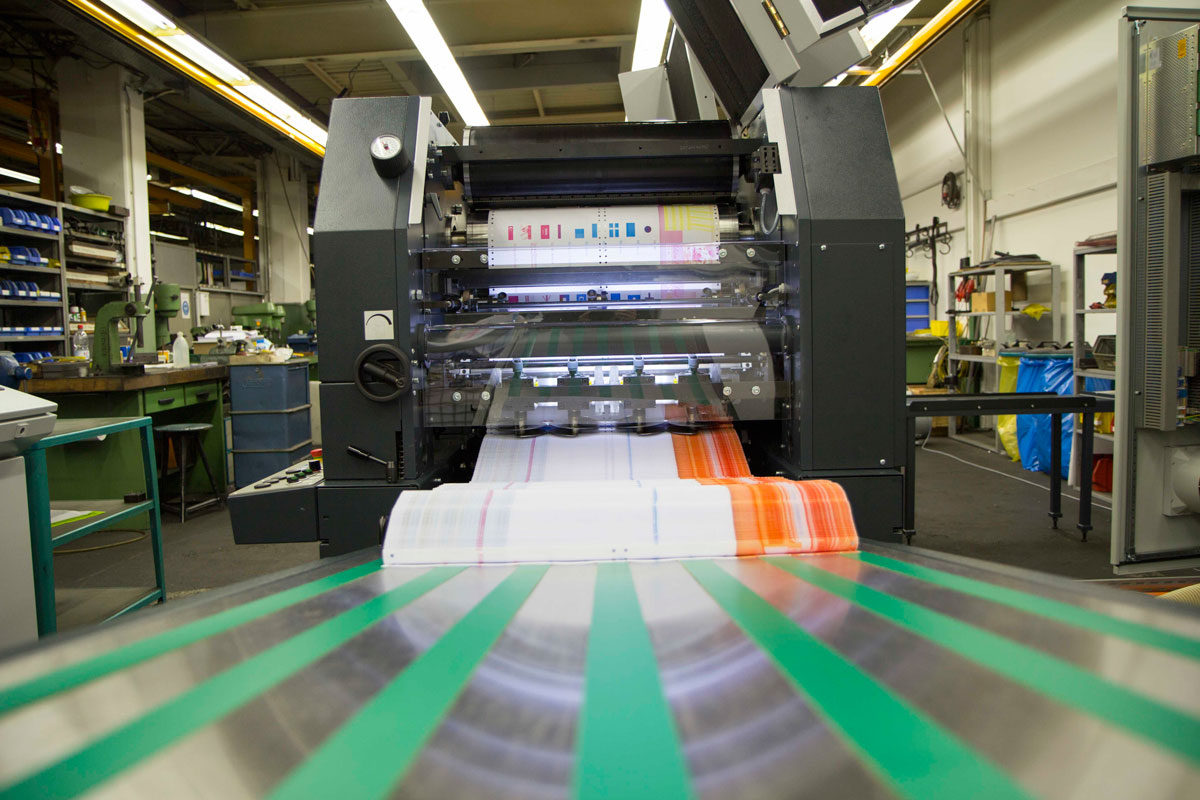

EVO-PRINT V52
schmalbahnige Rotationsdruckmaschine
INFORMATIONEN

Quality meets Innovation

schmalbahnige Rotationsdruckmaschine für vielfältigste Einsatzgebiete

Nach Libyen setzt auch der Sudan auf die jahrelange Erfahrung des Druckmaschinenherstellers EDELMANN

Der südhessische Druckmaschinenhersteller EDELMANN Printing Machines hat seinen Absatzmarkt in Afrika gefestigt. Nach dem Verkauf einer Maschine nach Libyen wurde eine weitere Druckmaschine in den Sudan verkauft. Die Druckerei Sudan Currency Printing, welche in Khartoum tätig ist, hat eine EVO-Print V-52 in Auftrag gegeben. Die Ziele des Unternehmens sind es, die Druckindustrie im Sudan weiter zu entwickeln.

Mit dem Kauf der EVO-Print V-52 hat das Unternehmen im Sudan viel neues Potenzial gewonnen: Die Maschine verfügt über sechs Druckwerke mit den Druckformaten 17“, 22“ und 24“ sowie einem Nummerier- und Eindruckaggregat mit Leibinger Nummerierwerken. Außerdem ist sie mit einer Ablagelochung, einem Remaliner (Randlochung), einem Scherenschnitt, Falzer, Querschneider sowie mit einer Hochstapelauslage ausgerüstet. Der Käufer aus dem Sudan setzt mit der Bestellung auf die jahrelange Erfahrung von EDELMANN Printing Machines im Druckmaschinengeschäft. Das Unternehmen ist nach den neuesten Entwicklungen am Markt der einzige Druckmaschinensteller im Bereich des schmalbahnigen Rollenoffsets im deutschsprachigen Bereich. Hinzu kommt, dass EDELMANN Printing Machines weiterhin für Qualität „Made in Germany“ steht. Es ist bereits die zweite Maschine, die die Druckerei Sudan Currency Printing aus Khartoum vom südhessischen Druckmaschinenhersteller erwirbt. Die Druckerei besitzt bereits eine EVO Print 48 five und hat sich durch die guten Erfahrungen für den Kauf einer weiteren Maschine entschieden. Die EVO-Print V-52 wird in den nächsten Monaten auslieferfertig sein.

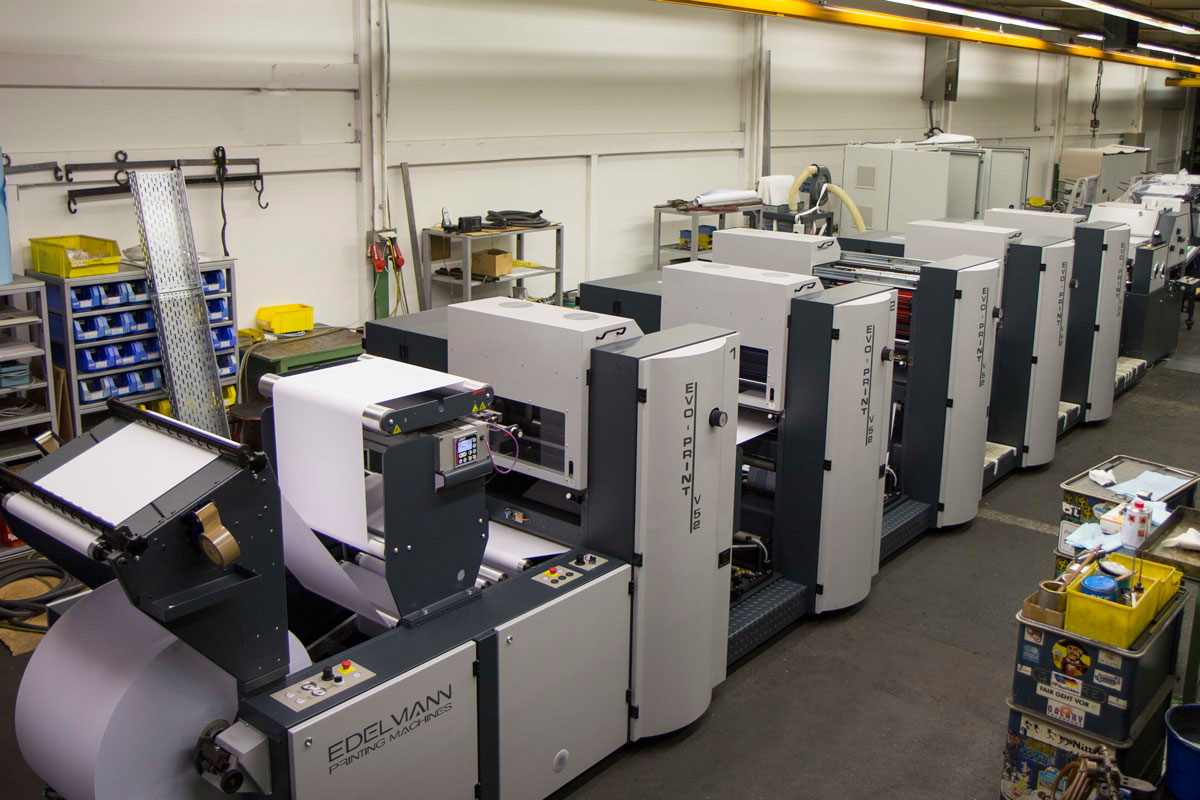

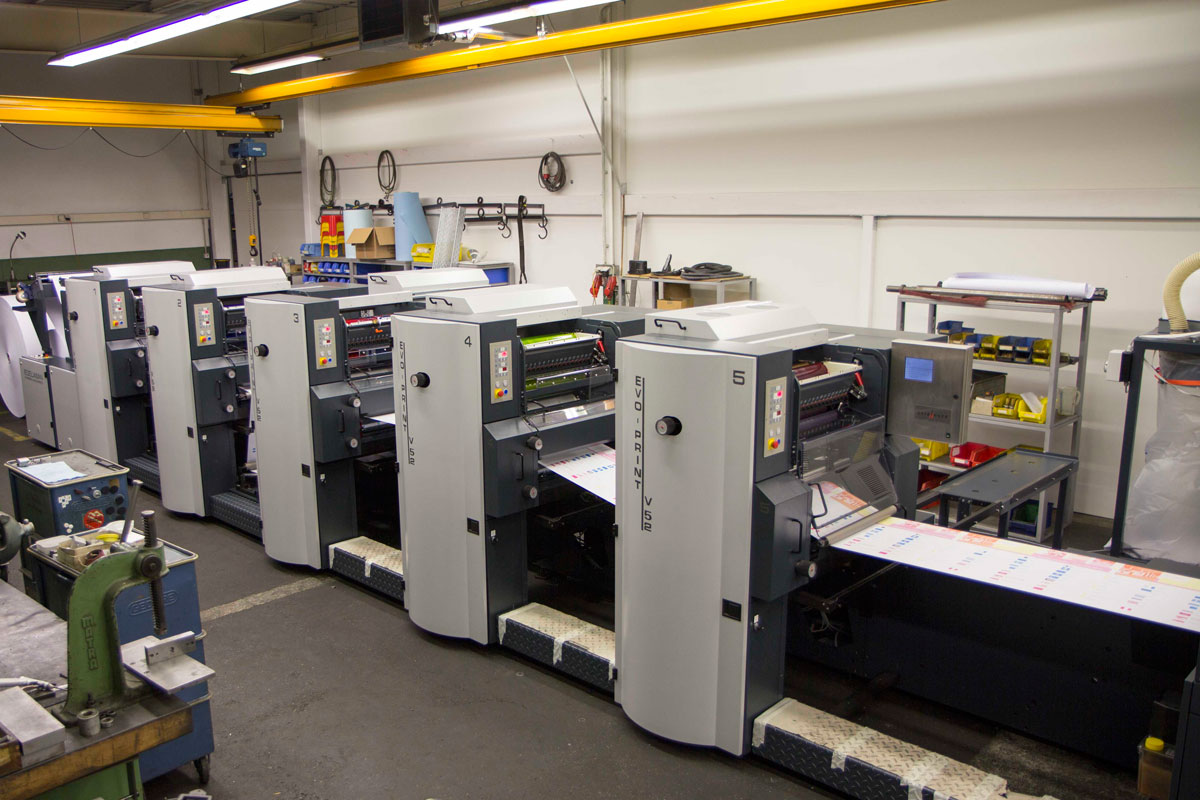

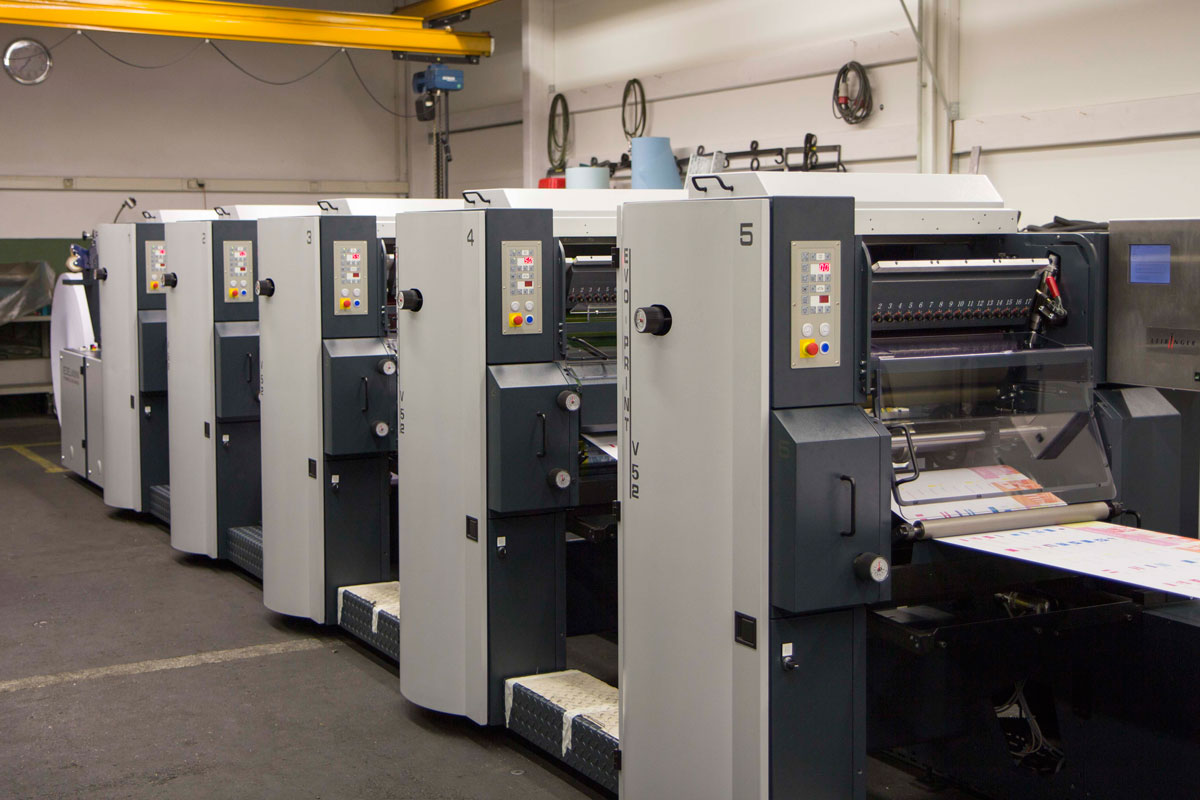

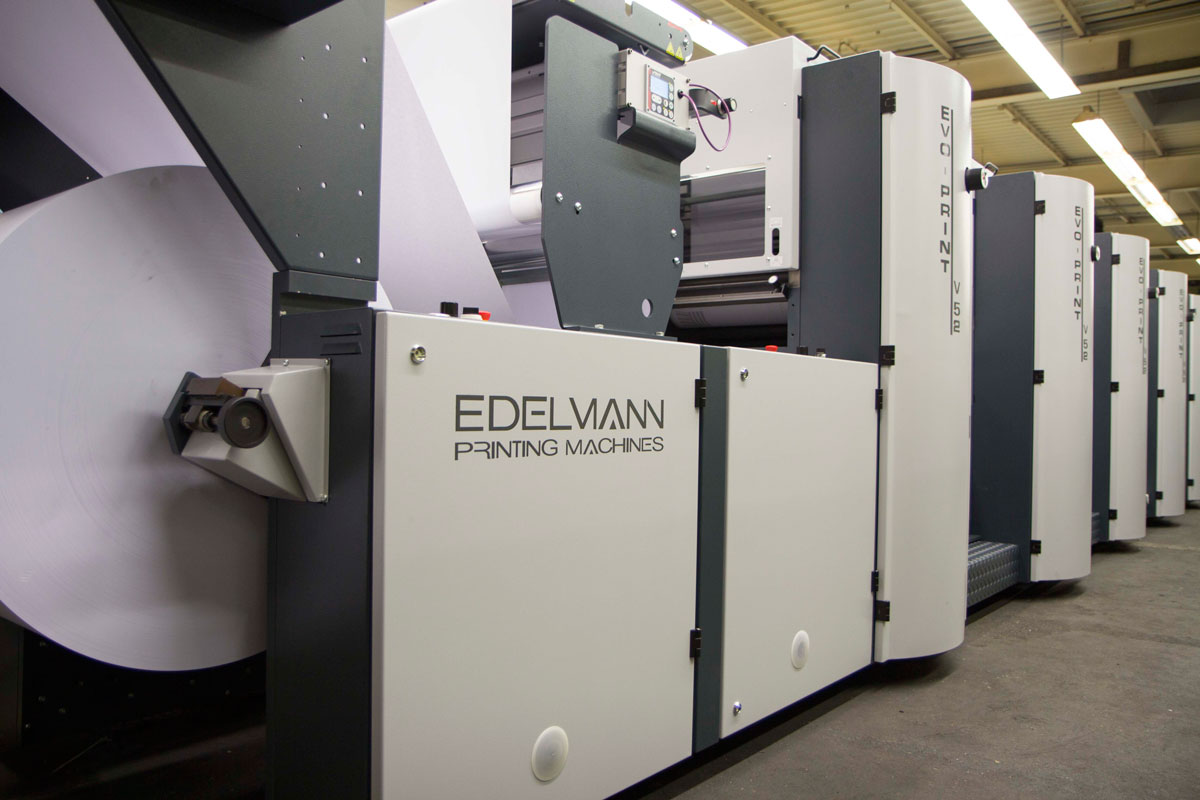

EVO-PRINT V43/V52

Die individuelle Lösung für jeden Anwendungszweck, erstklassige Qualität, absolute Zuverlässigkeit und herausragende Wirtschaftlichkeit. Diese Kriterien erwarten Sie selbstverständlich von Ihrer neuen Druckmaschine. Aber wie sieht es mit der Individualität Ihrer neuen Produktionsmaschine aus? Von EDELMANN können Sie eine individuell auf Ihre Anforderungen hin zugeschnittene Anlage erwarten, die Ihnen größtmögliche Flexibilität bei der Erledigung Ihrer Kundenaufträge ermöglicht. Die EVO-Print Reihe mit den Breiten-Varianten in 430 mm und 520 mm kann genau auf Ihren gewünschten Einsatzzweck im Bereich Etiketten, Faltschachteln, Endlos-Formulare, Bogen-Formulare, Beipackzettel, Haftnotizen, Sicherheitsdrucke oder allgemeine Akzidenzen hin konfiguriert werden. Das spart Geld für spätere aufwendige Umrüstaktionen und Zeit, weil Ihre Druckmaschine bereits von Beginn an die ihr zugewiesene Rolle im Produkt-Work-Flow einnehmen wird.

Für Etiketten und Verpackungen

Die schmalbahnige Rollendruckmaschine der Baureihe EVO-PRINT mit 2-Zylinder Offset-Druckeinschüben von EDELMANN Printing Machines wurde speziell für die Herstellung von allen Label-Applikationen und Anwendungen in der Schmalbahnverpackung konzipiert. Die Anlage vereint auf ideale Weise die Hightech-Einrichtungen der Baureihe EVO-PRINT mit 3-Zylinder Offset-Druckeinschüben mit den speziellen Bedürfnissen bei der Bedruckung und Verarbeitung der sensiblen Materialien im Etiketten- und Verpackungsbereich. Hoher Automatisierungsgrad, bewährte Maschinenbautechnik und äußerst kurze Rüstzeiten stehen für günstigstes Preis-/Leistungsverhältnis und zeichnen die Maschinen aus. Umfangreiche optionale Erweiterungsmodule für die vielfältige Nutzung der Maschinen und zum Erzielen unterschiedlichster Endprodukte sind überzeugend. Die EVO-PRINT-Maschinen von EDELMANN Printing Machines sind bekanntermaßen außerordentlich zuverlässig im Betrieb und erzielen ein hohes und gleichmäßiges Produktionsergebnis.

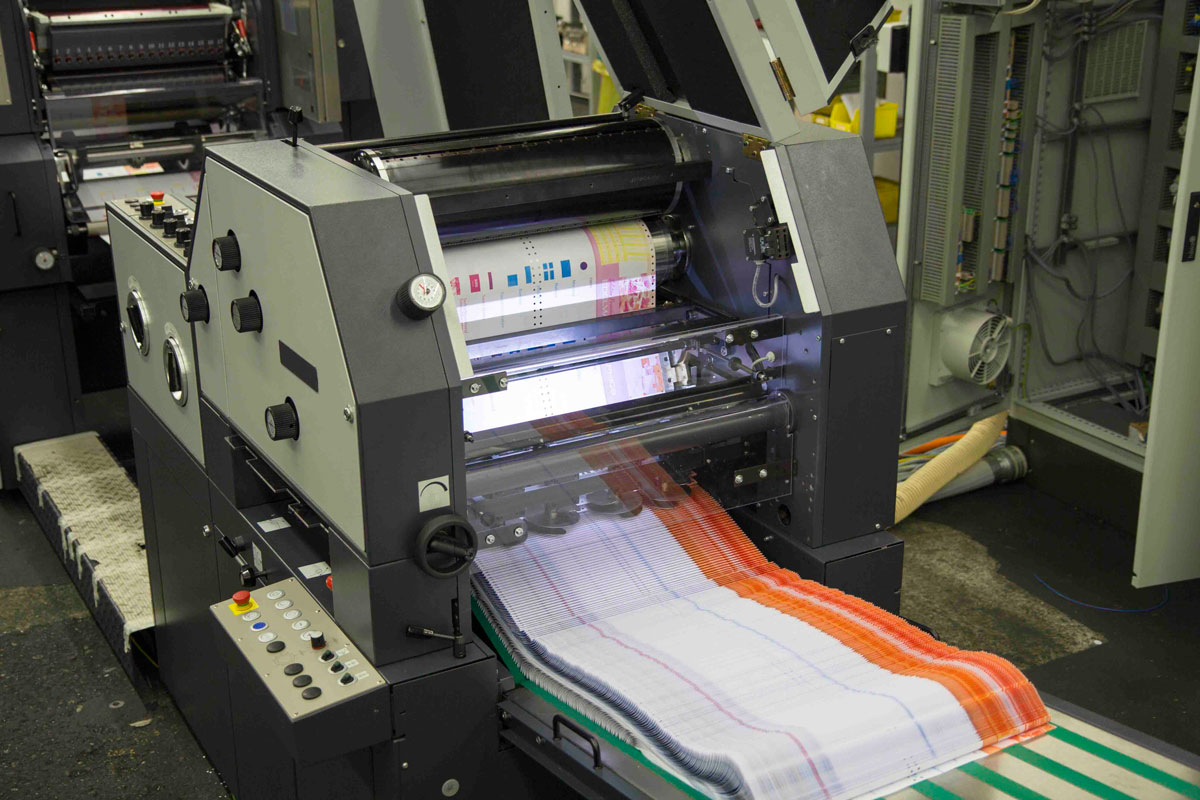

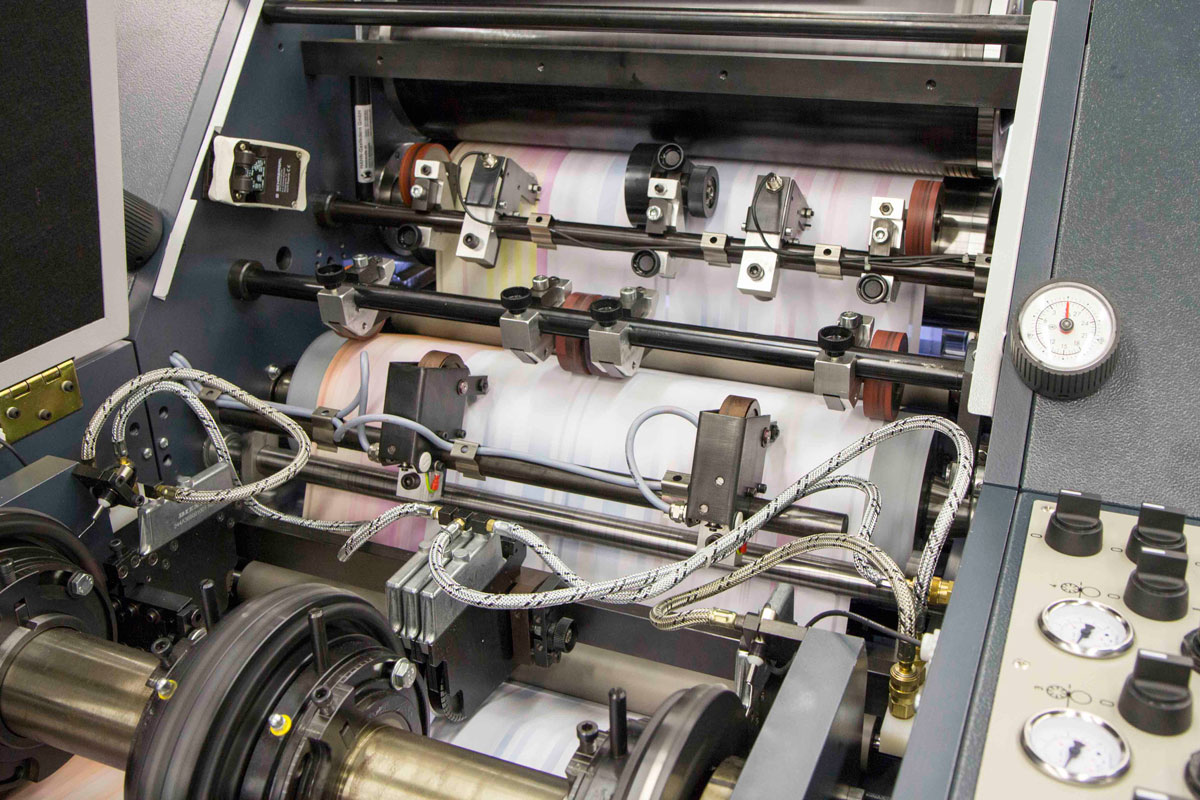

Offsetdruckwerke

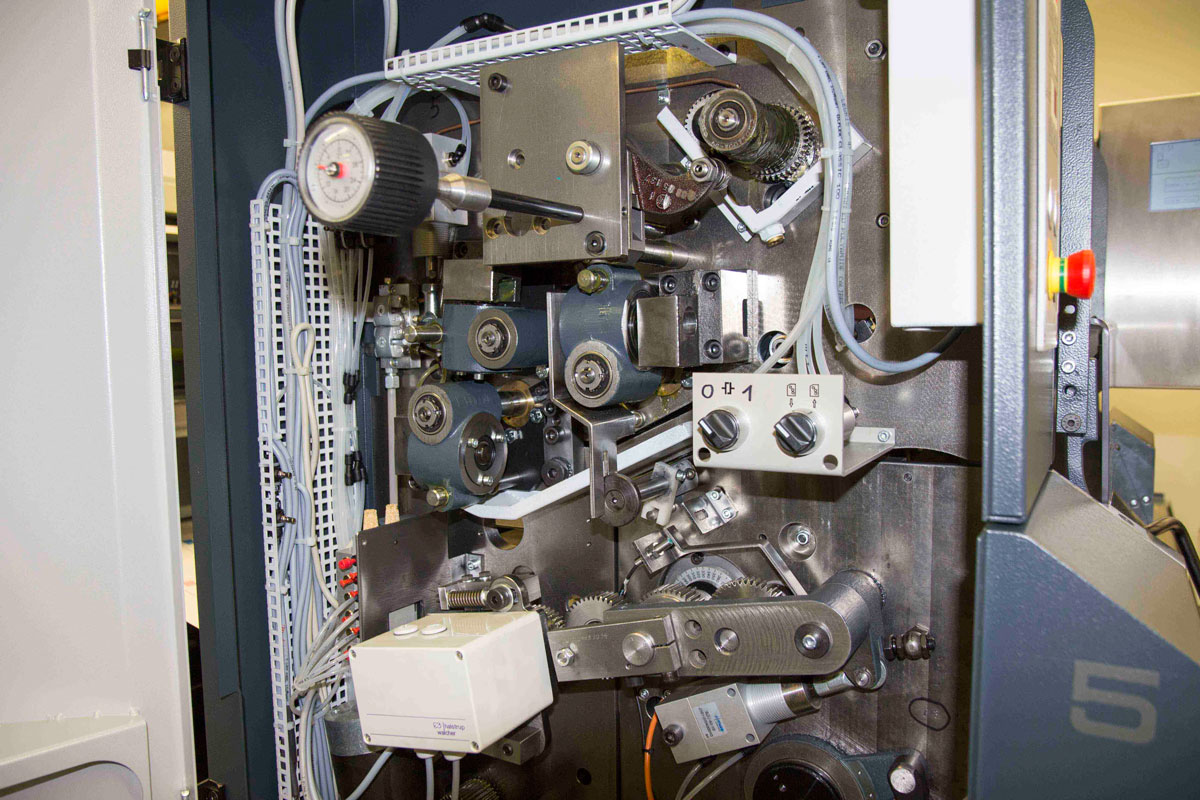

In die Konstruktion der EVO-PRINT sind zahlreiche Elemente der größeren Schwester COLOR-PRINT eingeflossen. Schrägverzahnte und gehärtete Antriebsräder, Farbzonenschieber mit motorischer Fernverstellung, motorische Farbheberstellung, Farbwerktemperierung inkl. Farbduktor, stufenlos einstellbares Reiberantriebsgetriebe, Alkoholfilmfeuchtwerk mit automatischer Feuchtwerkshochlaufkompensation, Feuchtduktorschrägverstellung, an nichts wurde gespart, alles ist beinhaltet.

2-Zylinder-Offsetdruckwerk

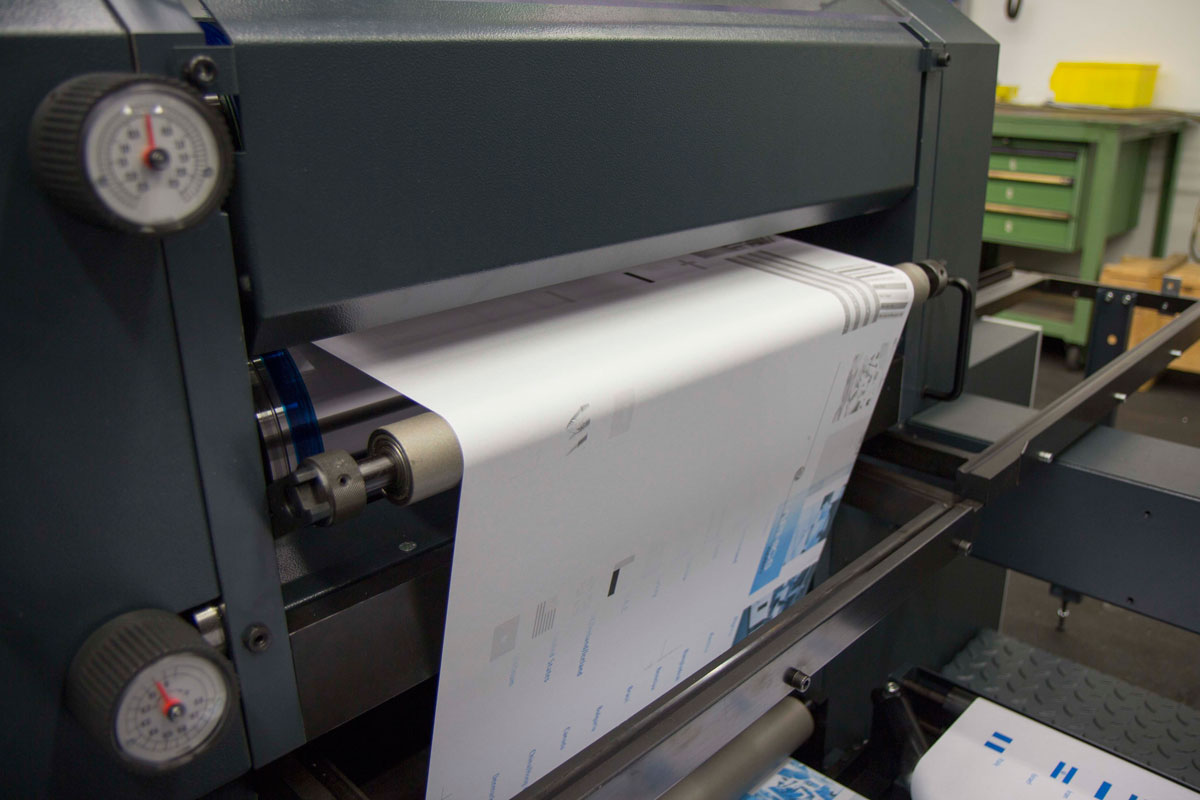

Die 2-Zylinder Offset-Druckeinschübe sind formatvariabel von 13”-25” Zylinderumfang mit 1/6” Zahnsprung und wurden speziell für die Etiketten- und Verpackungs-Industrie entwickelt. Der Einschub, der im Wesentlichen aus Platten- und Gummituch-Zylinder besteht, ermöglicht einen Formatwechsel ohne Trennung der Bahn und reduziert die Formatwechselzeit pro Druckwerk auf weniger als eine Minute. Aber nicht nur die Rüstzeit- und Makulatur-Ersparnis wird gegenüber dem 3-Zylinder-Einschub signifikant gesenkt, auch die Investitionskosten pro Druckformat sinken drastisch. Dies ist speziell dann wichtig, wenn eine Maschine mit einer Vielzahl von Druckformaten ausgerüstet wird. Die hohe Offsetdruck-Qualität, die der Anwender aus dem klassischen Bogendruckbereich oder dem Arbeiten mit 3-Zylinder-Einschüben kennt und schätzt, wird bei dieser Konstruktion durch das Vorhandensein von Schmitzringen auf Platten- und Gummituch-Zylindern, schrägverzahnte Antriebsräder und Diagonalverstellung des Plattenzylinders beibehalten. Die Geometrie der Bahnführung ermöglicht selbstverständlich den Einsatz von wassergekühlten Kühltrommeln und UV-Härtungs-Systemen. Durch pneumatisch/mechanisch werkzeuglose Spannweise der Einschubkassetten ist ein Formatwechsel in Sekundenschnelle durchzuführen. Das Besondere daran ist, dass dieser mittels einer Nullpunkt-Positionierung quasi passergenau erfolgt.

3-Zylinder-Offsetdruckwerk-Einschübe und Kassettenwechsel

Die 3-Zylinder-Druckwerk-Einschübe sind als Schmitzringläufer ausgebildet. Dies ist die Grundvoraussetzung für ein perfektes Offsetdruckergebnis. Ein spezielles Kassettenwechselsystem steht für kürzeste Rüstzeit. Die Platten-, Gummi- und Gegendruckzylinder, formatvariabel von 11"-26" Zylinderumfang mit 1/6" Zahnsprung, werden zur Antriebsseite hin gewechselt. Durch pneumatisch/mechanisch werkzeuglose Spannweise der Einschubkassetten ist ein Formatwechsel in Sekundenschnelle durchzuführen. Das Besondere daran ist, dass dieser mittels einer Nullpunkt-Positionierung quasi passergenau erfolgt.

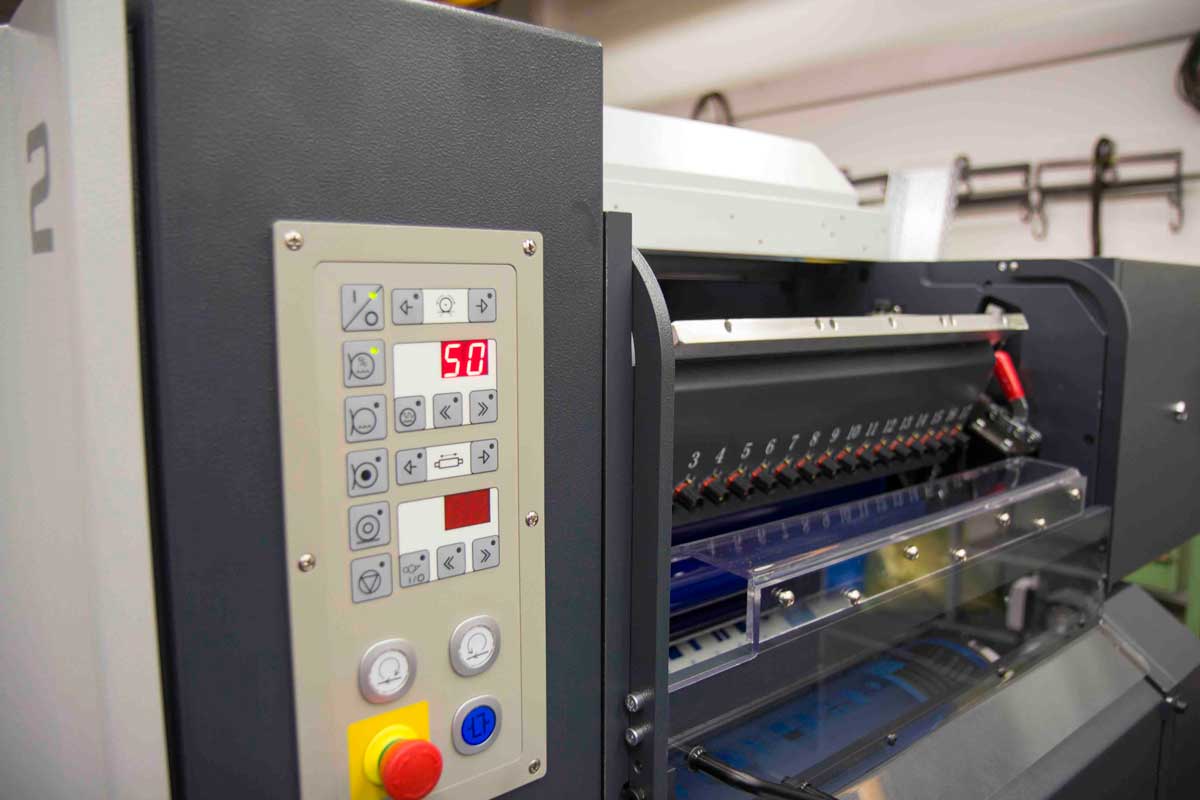

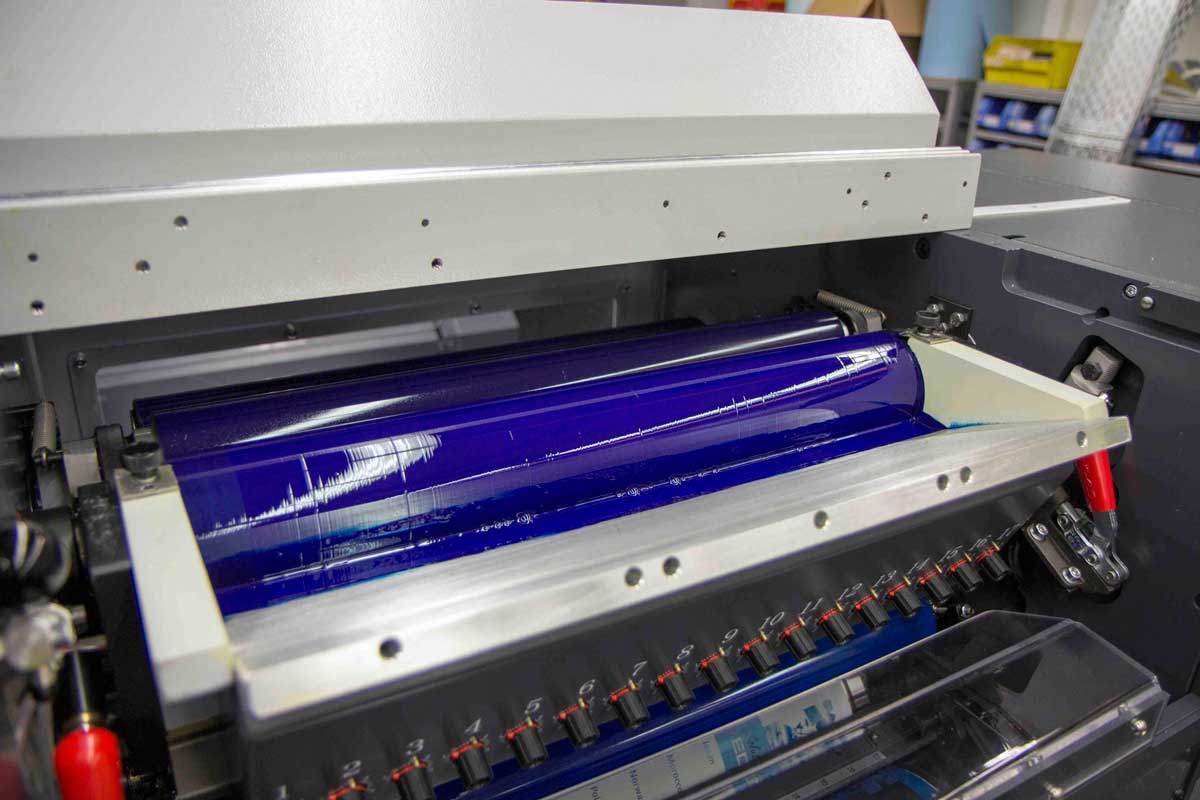

Überzeugendes Farbwerk mit automatischer Farbsteuerung AIC

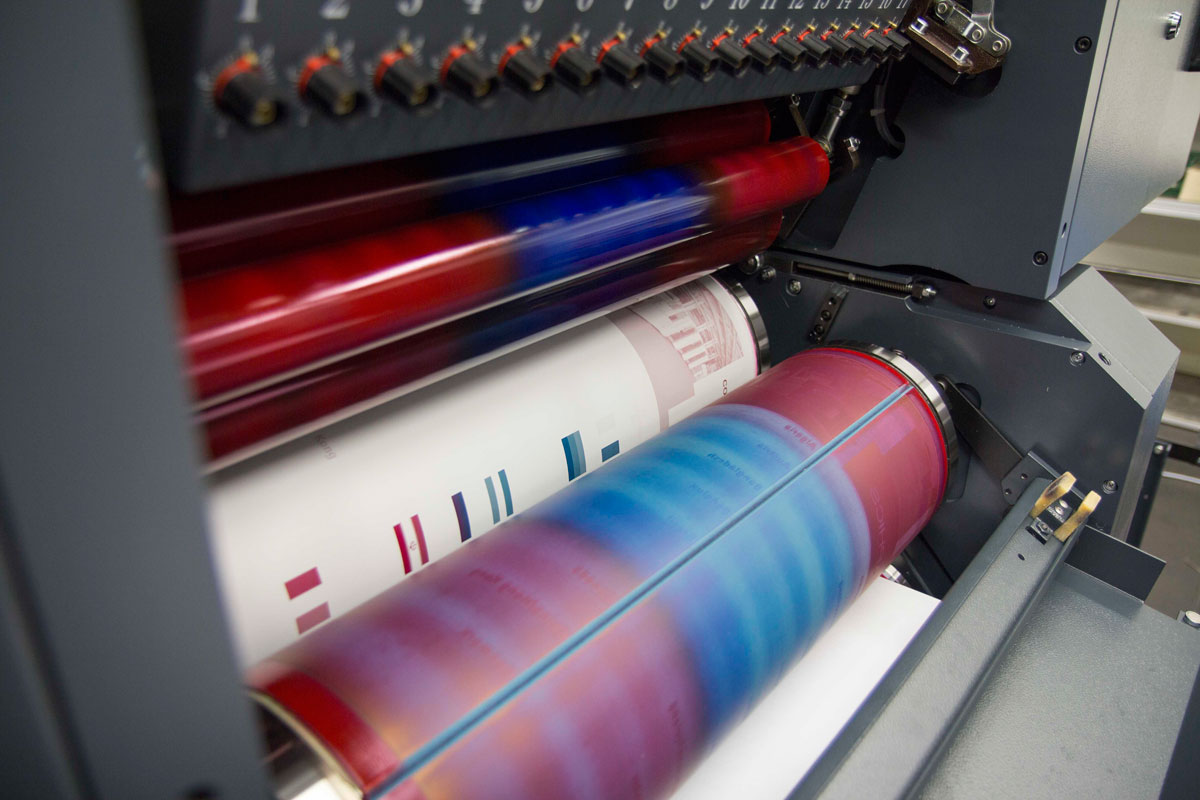

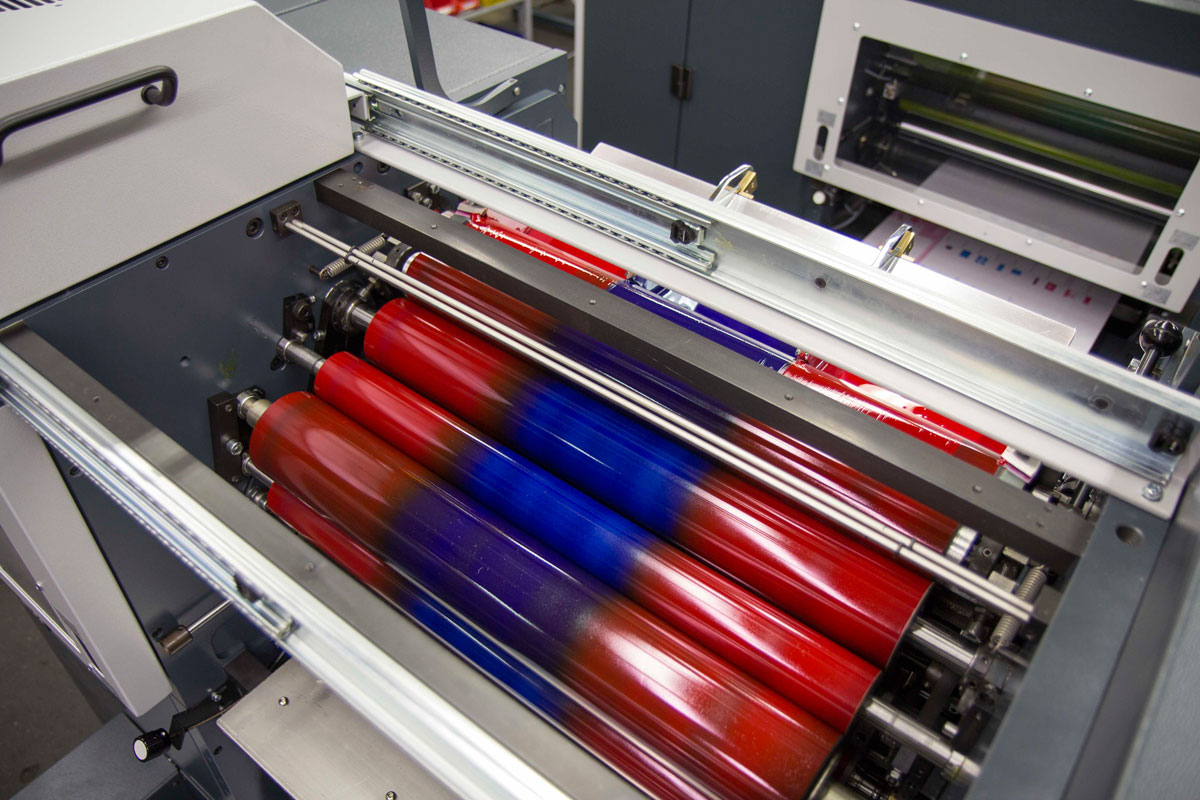

Das Farbwerk ist speziell auf die Vielseitigkeit der Produktionsmöglichkeiten ausgelegt. Eine Farbauftragswalze und eine kombinierte Farb-/ Feuchtauftragswalze, umgeben von drei Farbverreibern mit fünf Reibstellen, sorgen für den perfeckten Farbauftrag. Die automatische Farbwerktemperierung ist die Grundlage für konstante Farbschieber- und Farbhebereinstellung. Die als Standard integrierte automatische Farbwerk-wascheinrichtung erhöht den Bedienkomfort und macht schnellen Auftragswechsel möglich. Die Maschine verfügt über eine automatische Farbsteuerung (AIC) mit motorisch verstellbarem Farbheber mit Hochlaufkompensation. Die Positionierung der einzelnen Farbzonenschieber erfolgt dezentral über die Druckeinheitensteuerung. Die Bedienung wird an einem getrennten Abstimmpult vorgenommen.

Flexodruckwerke und Rotationsstanzen

Selbstverständlich können Flexodruckwerke in die EVO-PRINT integriert werden. In der Regel werden diese an erster Position nach der Abrollung zum Auftragen von Haftgrund oder Deckweiß, sowie an der letzten Position für vollflächige oder Spotlackierung eingesetzt. Die Flexodruckwerke sind sowohl mit Klischee- als auch mit Sleeve-Zylinder lieferbar. Teilweise wird das letzte Flexodruckwerk auch für Leimauftrag verwendet um vollflächig Laminat aufzubringen.
Die EVO-PRINT kann mit Rotationsstanzen ausgerüstet werden. Die hochpräzisen Rotationsstanzen sind in der Regel als Schmitzringläufer ausgestattet. Auf Wunsch integriert EDELMANN Printing Machines auch OEM-Aggregate, die zusammen mit den Kunden ausgewählt werden. Für Durchstanzungen, insbesondere in den Ticket- und Kartonage-Anwendungen, sind spezielle Auslage- und Sammelsysteme erhältlich. Die Abfallgitterentsorgung geschieht entweder mittels Gitterwickler (max. 700 mm) oder über am Markt erhältliche Gitter-Entsorgungssysteme, die auf Wunsch von EDELMANN Printing Machines integriert werden.

Kaltprägeeinheit und UV-Trocknung

In die EVO-Print kann auch eine Kaltprägeeinheit sowohl im letzten Nassoffset-Druckwerk also auch hinter einem Flexodruckwerk platziert werden. Für die UV-Trocknung steht genügend Platz zur Verfügung, so dass z.B. bei Maschinen mit 3-Zylinder-Druckwerk-Einschüben wahlweise bis zu drei UV-Lampen gewählt werden können. Dies ist vor allen Dingen dann wichtig, wenn keine Kaltprägefolie aufgespendet wird und somit die Trocknerposition für das Trocknen der UV-Farbe benötigt wird.

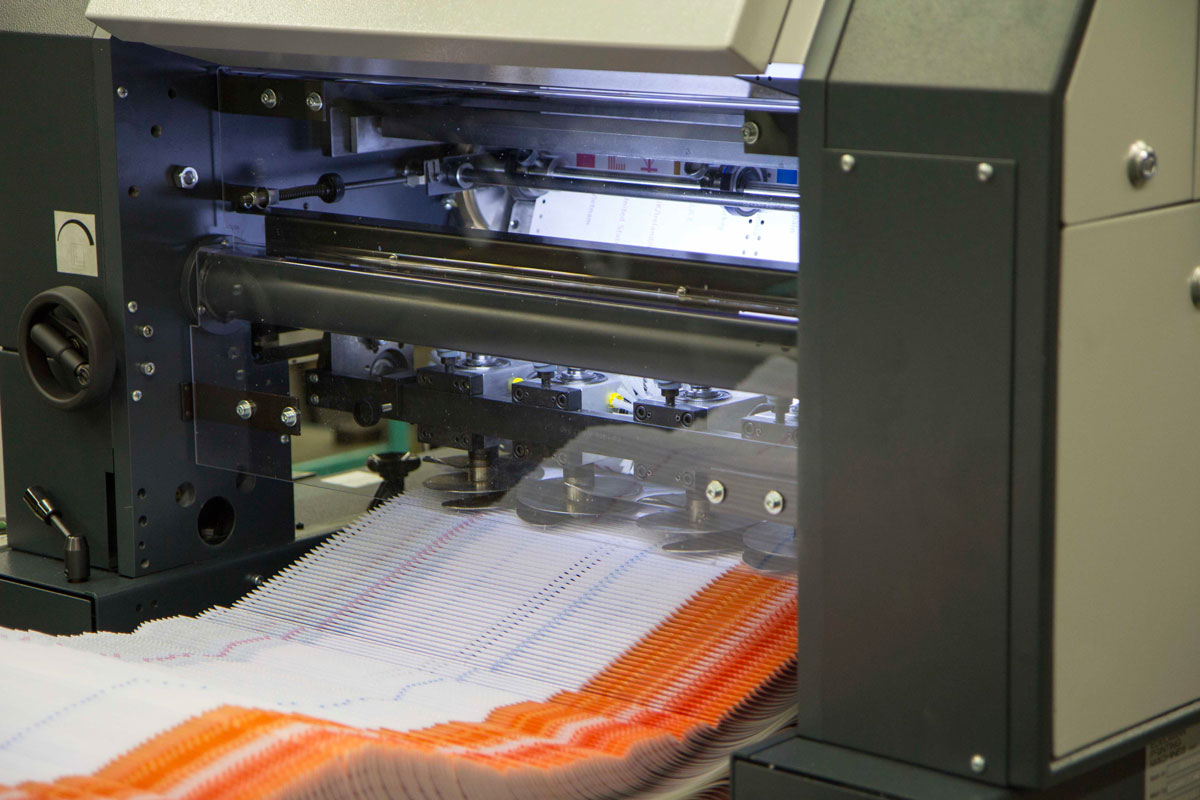

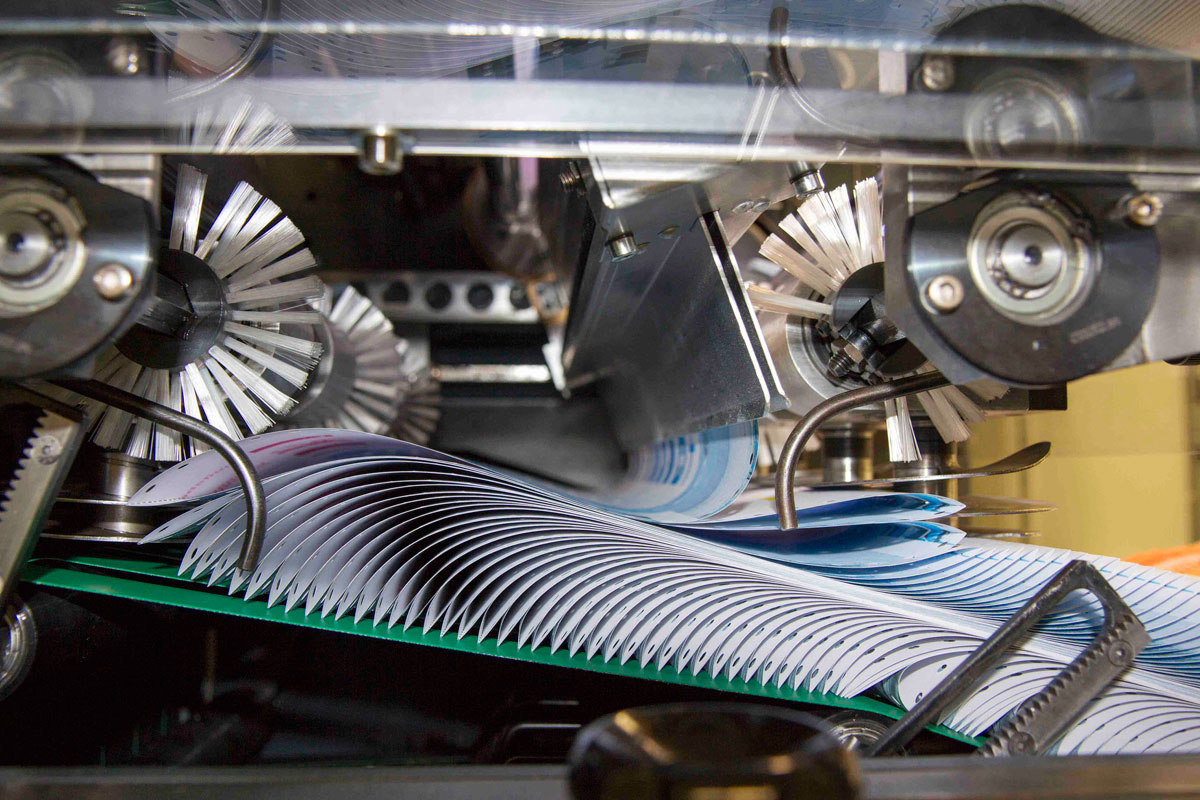

Auslagearten

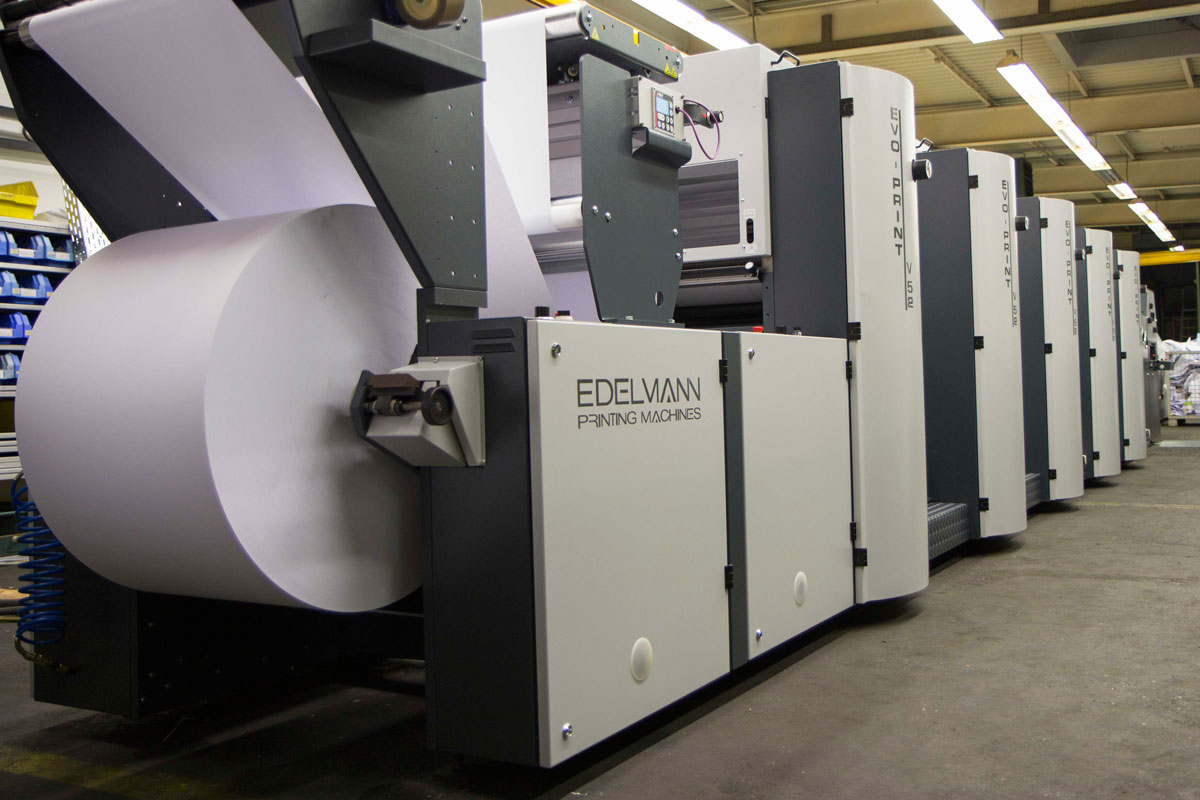

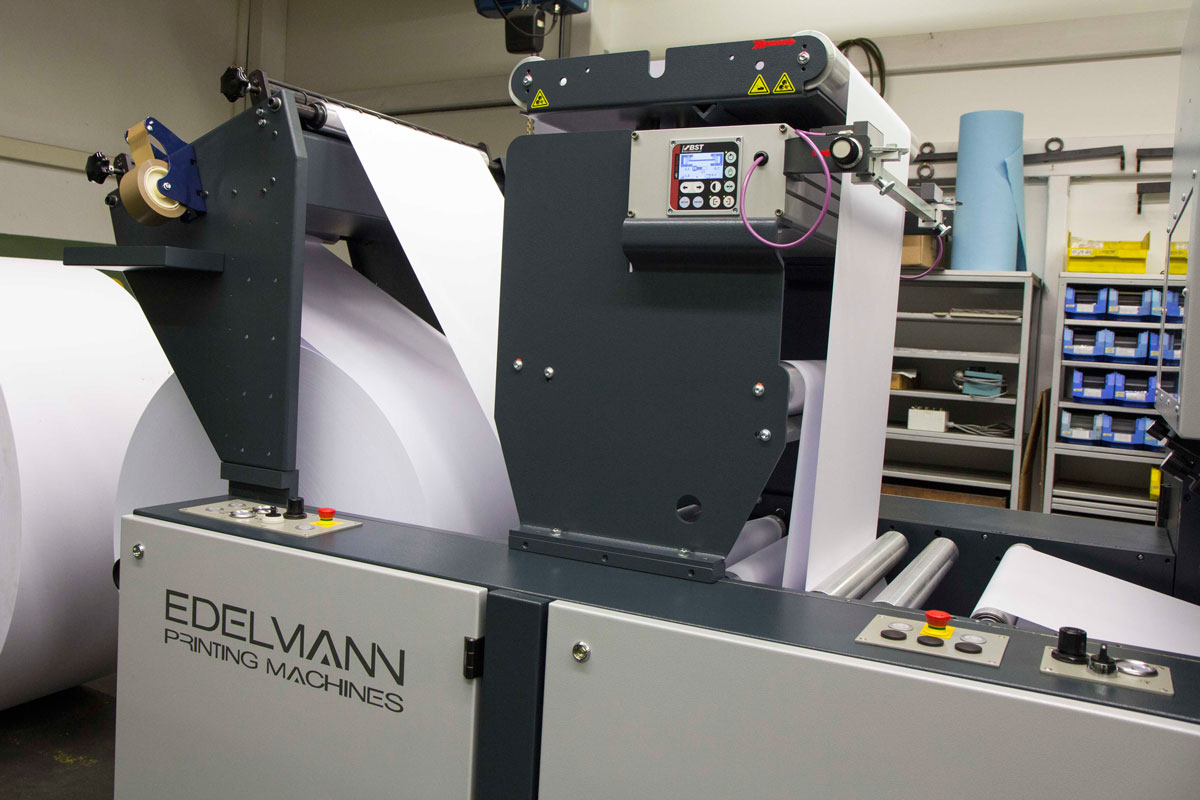

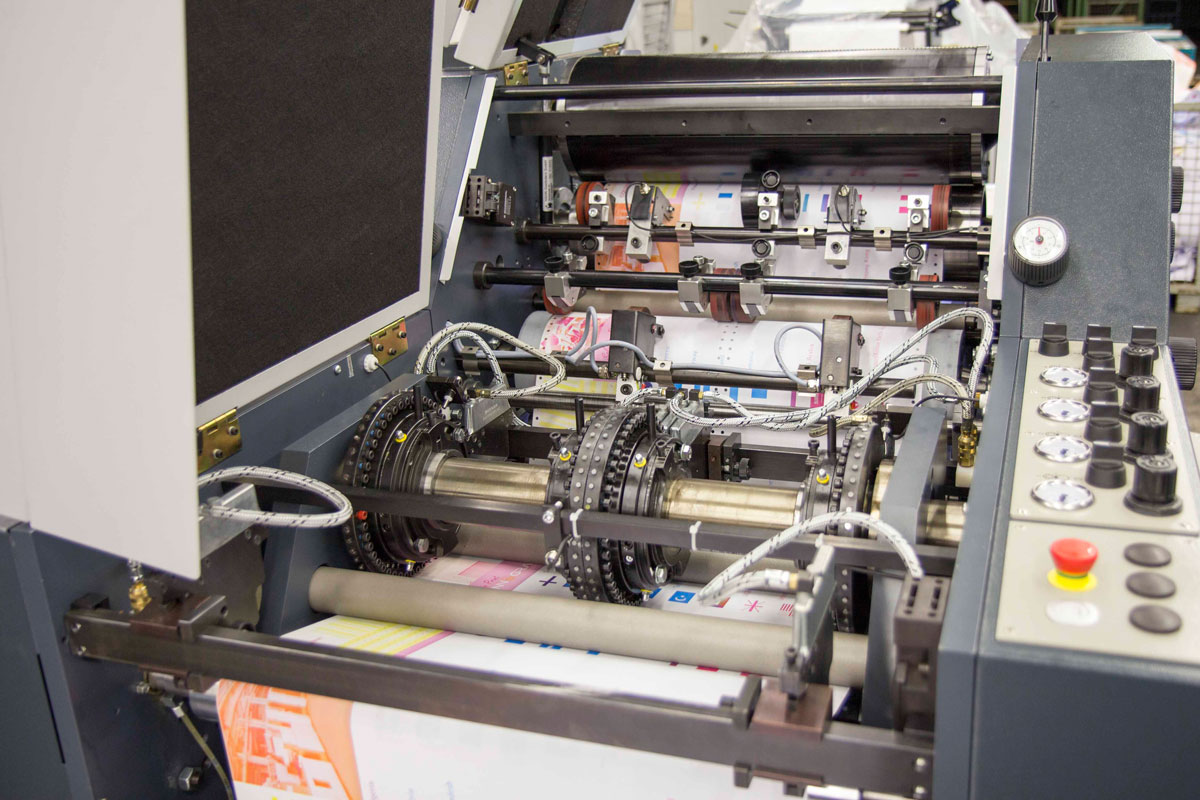

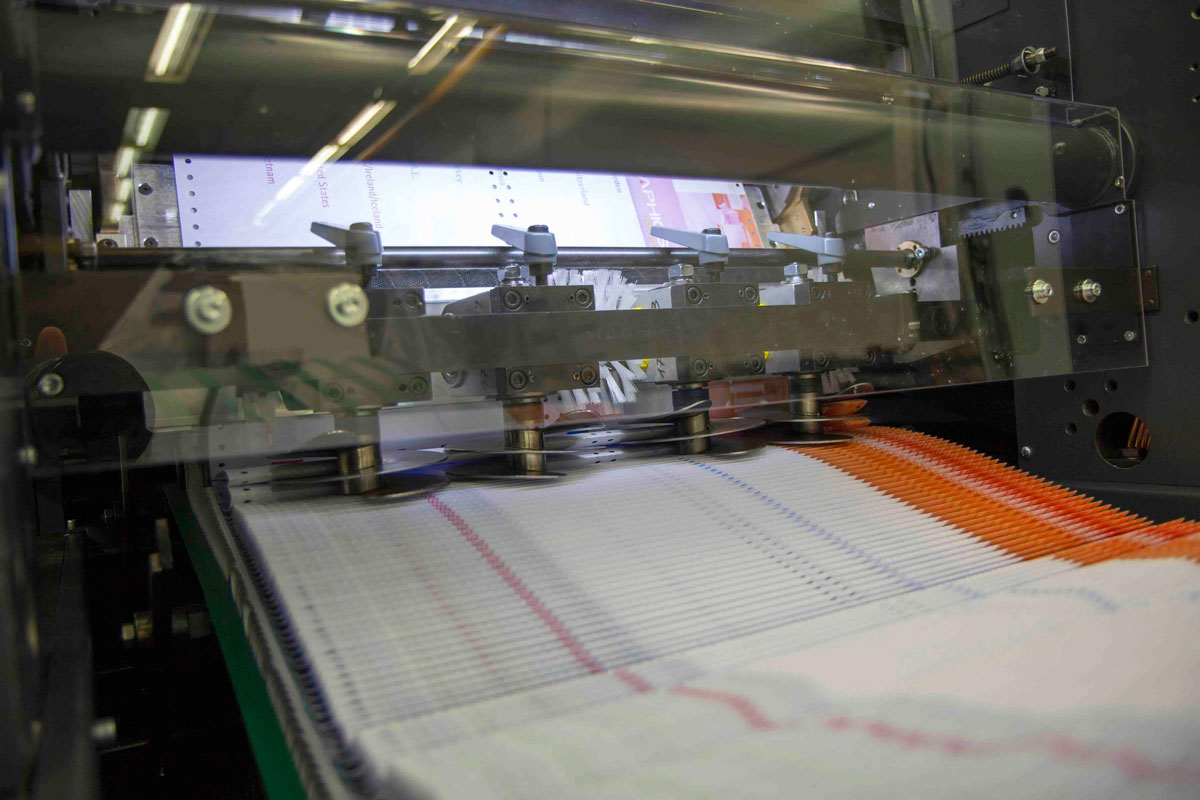

In der Regel werden Etiketten und Verpackungen im Rolle-Rolle-Betrieb hergestellt. Hierfür bietet die EVO-PRINT eine Wiederaufwickelungseinrichtung mit dem maximalen Durchmesser 1.270 mm. Vielseitige Spezialanwendungen erfordern jedoch optionelle Auslagearten, dies sind insbesondere der formatvariable Scherenschnitt-Querschneider bzw. die Nonstop-Kleinrollenwickler-Einrichtung. Beide Versionen, also sowohl Rolle-Bogen als auch Rolle/Rolle, werden von EDELMANN Printing Machines angeboten.

Nahezu unbegrenzt einsetzbar

Die EVO-PRINT Baureihe, in den Breiten 430 mm und 520 mm erhältlich, eignet sich praktisch für alles was von der Rolle produziert wird. Die Einsatzschwerpunkte liegen bei mittleren Auflagen von 20.000 bis 100.000 Exemplaren, bezogen auf das Druckformat 24”. Gerade Bahnführung in der Version mit 3-Zylinder-Druckwerk-Einschüben, die den Einsatz von UV-Endtrocknung erlaubt, macht die EVO-PRINT gerade auch für den Druck auf gestrichenem Papier und somit für allgemeine Akzidenzen interessant. Egal ob mit Scherenschnitt-Querschneider, Wiederaufwickel-Einrichtung, Pflugfalzer, Kreuzbruchfalzer ... die Bahngeschwindigkeit für alle Auslagearten beträgt max. 300 m/min (980 ft/min).
